Invertirani stroj za crtanje vertikalne žice: dubok tehnički uvid

Uvod
Crtež žice je temeljni postupak obrade metala koji se koristi za smanjenje presjeka žice povlačenjem kroz niz matrica. Tradicionalno, ovaj se postupak provodi pomoću horizontalnih ili standardnih strojeva za crtanje vertikalnih žica. Međutim, invertirani stroj za crtanje vertikalne žice predstavlja jedinstvenu i inovativnu konfiguraciju koja nudi posebne prednosti za crtanje žica velikog promjera ili kada se bavimo zavojnicama koje su teške, teške za rukovanje ili zahtijevaju preciznost i sigurnost.

Ovaj članak istražuje dizajn, funkciju, prednosti, aplikacije i tehnička razmatranja invertiranog stroja za crtanje vertikalne žice.

1. Što je invertirani stroj za crtanje vertikalne žice?
Obrnuta okomita stroj za crtanje žice je vrsta opreme za crtanje žice gdje se kapstan (sustav za crtanje) i sustav za preuzimanje nalazi ispod matrice, za razliku od konvencionalnih strojeva. U ovoj konfiguraciji žica se crta prema gore, a zatim omota oko kapstana ili izravno namotana u veliki snop (zavojnica) iznad ili u blizini. Ova invertirana postavka posebno je učinkovita za crtanje žica velikog promjera ili materijala niske duktilnosti poput čelika, nehrđajućeg čelika, bakra i aluminija.

Temeljni princip:
Crtanje Capstan nalazi se ispod matrice.

Žica se izvlači okomito prema gore.

Namotavanje se vrši iznad mehanizma za crtanje.

2. Načelo dizajna i rada
Tipični izgled stroj za crtanje obrnute vertikalne žice uključuje sljedeće komponente:

a. Kutija i držač matrice
Umrt, često izrađen od volfram -karbida ili polikristalnog dijamanta (PCD), montiran je u kutiji za matricu koja može uključivati sustave hlađenja ili podmazivanja.

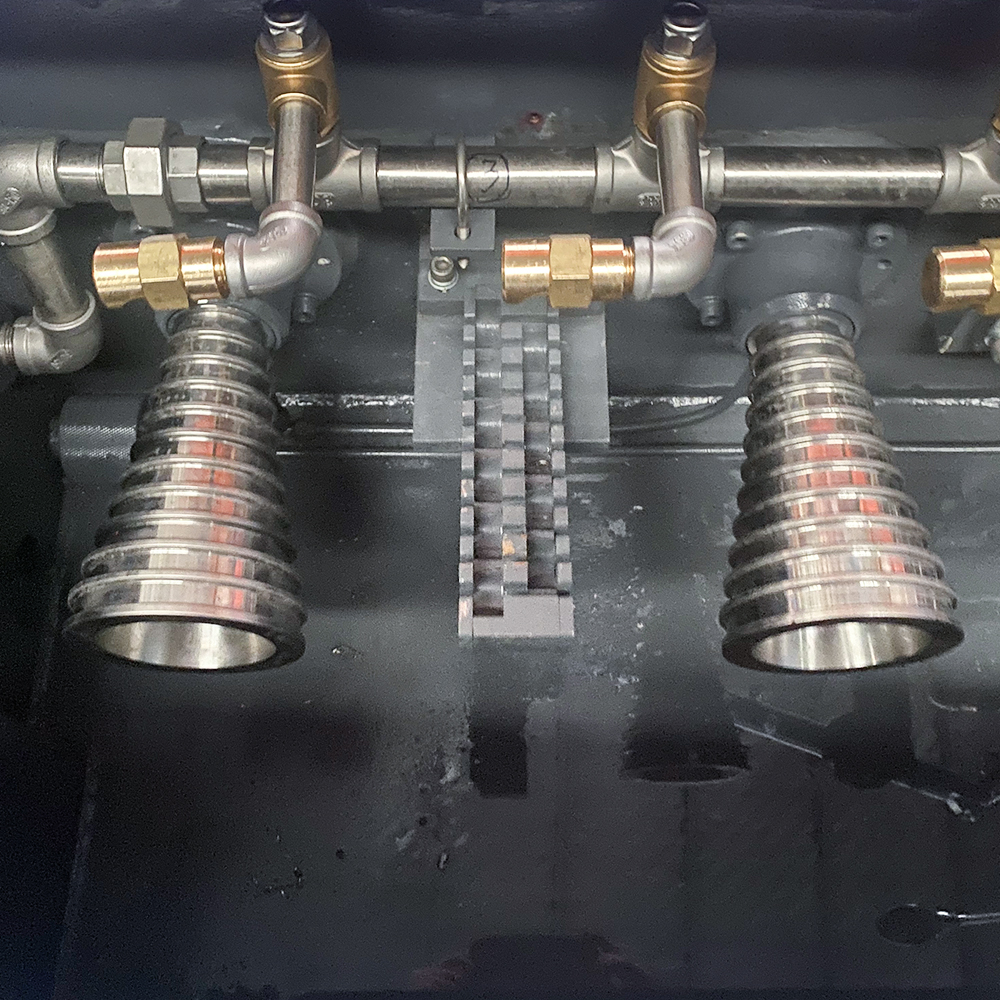

b. Crtanje Capstan (bubanj)
Položen ispod matrice, kapstan povlači žicu prema gore. Često je urezana ili obložena otvrdnjanim materijalom za otpornost na habanje. Pokreće ga motor s preciznom kontrolom zakretnog momenta.

c. Sustav za preuzimanje
Za razliku od tradicionalnih strojeva koji vuku žicu prema dolje, obrnuti vertikalni strojevi omogućuju da se žica zaklopi u velike vertikalne košare ili kaleme postavljene iznad stroja ili na jednu stranu.

d. Sustav podmazivanja
Koriste se suha ili mokri crteža maziva ovisno o materijalu. Vertikalna orijentacija pomaže učinkovito isprazniti i ponovno upotrijebiti maziva.

e. Upravljački sustav
Moderni strojevi koriste PLC (programibilne logičke kontrolere) i HMI (sučelje čovjeka-stroj) za kontrolu brzine, okretnog momenta i sinkronizacije.

3. Prednosti obrnute vertikalne konfiguracije
a. Zavijanje uz pomoć gravitacije
Stroj ima koristi od gravitacije do prirodnog pomoći usmjeravanju žice u velike zavojnice ili nosače, posebno korisne za žice s teškim mjestima.

b. Smanjeno savijanje žice
Postoji minimalni napon savijanja jer se žica crta u ravnoj vertikalnoj liniji, smanjujući rizik od lomljenja i poboljšanja površinske završne obrade.

c. Jednostavnost rukovanja velikim zavojnicama
Invertirani vertikalni strojevi idealni su za velike žičane zavojnice koje je teško upravljati u tradicionalnim vodoravnim postavkama.

d. Poboljšani oporavak podmaza
Kako gravitacija povlači višak maziva prema dolje, ona se može prikupiti učinkovitije, što rezultira čišćem radom i nižom potrošnjom maziva.

e. Kompaktni podni prostor
Budući da je velik dio rada crteža vertikalan, ovi strojevi mogu u nekim tvorničkim izgledima biti učinkovitiji prostor.

4. Prijave
Invertirani stroj za crtanje vertikalne žice prvenstveno se koristi u sljedećim sektorima:

Industrija čelične žice (ugljični čelik, legura čelika, nehrđajući čelik)

Proizvodnja električne žice

Teška obrada bakra ili aluminijske žice

Prednaprezani betonski čelični pramen (PC Strand) Proizvodnja

Proizvodnja žice za zavarivanje

Proizvodnja hladne žice za glavu

5. Tehnička razmatranja
a. Žičani materijal i promjer
Obično se koristi za promjere žice od 5 mm do 30 mm, ovisno o kapacitetu stroja.

Idealno za materijale za tvrdo crtanje ili kada je potrebna minimalna deformacija po prolazu.

b. Izbor i nošenje matrice
Vertikalna orijentacija zahtijeva snažne matrice otporne na habanje.

Potrebno je konstantno praćenje kako bi se otkrilo habanje i spriječilo nedosljednosti promjera.

c. Motor i pogon
Za regulaciju brzine koriste se motori s visokim motorima i promjenjivim frekvencijskim pogonima (VFD).

Energetski učinkoviti motori mogu značajno smanjiti operativne troškove.

d. Hlađenje i podmazivanje
Povećanje visoke temperature zbog trenja zahtijeva učinkovito hlađenje.

Suhi prah ili maziva na bazi ulja moraju biti kompatibilna s vertikalnom dinamikom protoka.

e. Sigurnosne značajke
Čuvanje od slučajnog kontakta s pokretnim okomitim žicama.

Sustavi zaustavljanja u hitnim slučajevima i senzori opterećenja kako bi se spriječilo prekomjerno zatezanje.

6. Varijante i prilagodbe
Strojevi s jednim kaptanom ili multi-kapstanom

Mokri ili suhi crtež

Inline žarenje (za bakrenu ili aluminijsku žicu)

Sustavi prijenosa zavojnice (automatizirani ili ručni)

Integracija s opremom za ispravljanje ili rezanje

7. Ograničenja
Veći početni trošak u usporedbi s vodoravnim strojevima

Može zahtijevati veći vertikalni klirens u objektima

Nije idealno za ultra fine crtež žice (bolje prikladnije za grube mjerače)

Usklađivanje matrice mora biti precizno kako bi se izbjegla vertikalna vibracija ili vikanje

8. Nedavni tehnološki razvoj
Kontrola kvalitete temeljena na AI za površinski pregled

Nadgledanje omogućeno IoT-om za prediktivno održavanje

Pametni sustavi za podmazivanje kako bi optimizirali uporabu i utjecaj na okoliš

Sustavi regeneracije energije za povrat kočenja energije

Zaključak
Invertirani stroj za crtanje vertikalne žice snažna je evolucija u tehnologiji proizvodnje žica. Njegov mehanizam za crtanje i gravitacijski uz pomoć gravitacije pružaju jasne prednosti u rukovanju velikim i teškim žicama, osiguravajući kvalitetu proizvoda, smanjujući mehanički stres i poboljšanje sigurnosti operatera. Kako proizvodnja zahtijeva prelazak na veće performanse i energetsku učinkovitost, ova vrsta stroja i dalje dobiva privlačnost u teškoj preradi industrijskih žica.

Razumijevanjem njegovog dizajna, funkcionalnosti i primjena, proizvođači mogu iskoristiti svoje prednosti kako bi povećali produktivnost, smanjili otpad i povećali ukupnu učinkovitost procesa.
